在線溶解氧檢測儀是實時監測水體中溶解氧含量的核心設備，廣泛應用于污水處理、水產養殖、飲用水源保護等場景，能持續輸出溶解氧數據，為水質調控與生態保護提供依據。其穩定運行依賴于多個功能部件的協同工作，各組成部分雖分工不同，但共同圍繞“精準檢測、穩定傳輸、長期運行”的核心目標，無需依賴詳細技術參數即可理解其核心作用。

一、核心檢測模塊

核心檢測模塊是在線溶解氧檢測儀的“感知中樞”，負責直接與水樣接觸，將溶解氧濃度轉化為可識別的信號，主要包括溶解氧傳感器與預處理組件。

溶解氧傳感器是檢測核心，常見的有覆膜電極式傳感器，其表面覆蓋透氣膜（允許氧氣透過但隔絕水樣雜質），內部包含工作電極與參比電極。當傳感器浸入水樣時，水中氧氣透過透氣膜與電極發生電化學反應，產生與溶解氧濃度相關的微弱電流信號——溶解氧濃度越高，電流信號越強，傳感器將這一信號實時傳輸至后續處理模塊。部分傳感器還集成溫度探頭，同步檢測水樣溫度，為溶解氧濃度的溫度補償提供數據（因溶解氧溶解度隨溫度變化，需通過溫度數據修正檢測值，確保精度）。

預處理組件用于優化水樣狀態，保障傳感器檢測穩定。若水樣含大量懸浮物（如污水、河水），預處理組件中的濾網會過濾雜質，防止堵塞傳感器透氣膜或附著在電極表面，影響信號響應；對于高濁度或易產生氣泡的水樣，組件還會通過穩流、除泡設計，避免氣泡占據傳感器檢測區域?qū)е聰?shù)據波動，確保水樣以穩定狀態與傳感器接觸。

二、信號處理模塊

信號處理模塊是檢測儀的“數據加工廠”，負責接收、處理傳感器傳輸?shù)脑夹盘枺D(zhuǎn)化為直觀的溶解氧濃度值，主要包括信號放大單元與數據計算單元。

傳感器輸出的電流信號微弱且易受干擾，信號放大單元會對原始信號進行放大、濾波處理，剔除電磁干擾（如周邊電器產生的雜波）與信號噪聲，提取出穩定的有效信號；隨后數據計算單元根據預設算法（結合傳感器特性與溫度補償數據），將放大后的電信號轉化為溶解氧濃度值（如毫克/升），同時自動完成溫度補償——例如，當水樣溫度升高導致溶解氧溶解度下降時，計算單元會根據溫度探頭數據修正濃度值，避免溫度波動導致的檢測偏差。

部分信號處理模塊還具備數據校驗功能，若檢測到濃度值突然超出合理范圍（如瞬間跳變至極高或極低值），會自動標記異常數據并發出提示，避免無效數據輸出。

三、數據傳輸與顯示模塊

數據傳輸與顯示模塊是檢測儀的“信息窗口”，負責將處理后的溶解氧數據傳輸至外部平臺，并實時展示設備狀態與檢測結果，主要包括傳輸單元與顯示單元。

傳輸單元支持多種數據傳輸方式，適配不同應用場景：在固定監測站點（如污水處理廠），可通過有線傳輸（如以太網）將數據實時上傳至本地監控平臺；在戶外或偏遠區域（如湖泊、水庫），則通過無線傳輸（如4G、LoRa）將數據發送至遠程管理平臺或工作人員移動終端（如手機APP），實現異地實時監控。部分傳輸單元還具備數據存儲功能，可緩存歷史數據（如近7天的檢測記錄），避免因網絡中斷導致數據丟失。

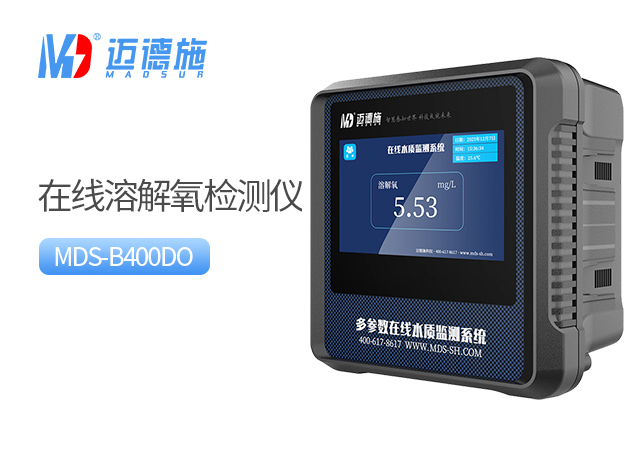

顯示單元多為液晶顯示屏，直觀展示實時溶解氧濃度、水樣溫度、設備運行狀態（如傳感器是否正常、是否需要校準）等信息，部分顯示屏支持觸摸操作，工作人員可現場設置參數（如檢測頻率、報警閾值），查看歷史數據曲線，快速掌握水質變化趨勢。

四、輔助支撐模塊

輔助支撐模塊是檢測儀的“后勤保障”，為核心模塊提供運行條件，確保設備在復雜環境中持續工作，主要包括供電單元與防護外殼。

供電單元需適配在線監測的連續運行需求，常見的有市電供電與太陽能供電（搭配蓄電池）：在有市電接入的場景（如車間、水廠），通過穩壓電源確保供電穩定，避免電壓波動影響設備運行；在戶外無市電區域，太陽能板白天吸收太陽能為蓄電池充電，蓄電池為設備提供持續供電，確保夜間或陰天仍能正常檢測。部分供電單元具備低電量報警功能，當蓄電池電量不足時，會及時發出提示，便于工作人員補充供電。

防護外殼用于保護內部模塊免受環境影響，外殼材質多為耐腐蝕、防水的高分子材料（如ABS塑料、不銹鋼），能抵御水樣浸泡、雨水沖刷與灰塵堆積；戶外使用的檢測儀外殼還具備防曬、抗沖擊設計，避免高溫暴曬導致部件老化，或外力碰撞損壞內部電路。外殼接口處采用密封設計（如防水接頭），防止水分滲入設備內部，保障電路安全。

五、總結

在線溶解氧檢測儀的各組成部分分工明確、協同配合：核心檢測模塊感知溶解氧信號，信號處理模塊轉化有效數據，數據傳輸與顯示模塊實現信息共享，輔助支撐模塊保障長期運行。理解各部件的作用，有助于工作人員在日常運維中針對性檢查、維護關鍵模塊，確保檢測儀持續輸出精準、可靠的溶解氧數據，為水質管理與生態保護提供有力支撐。
